GERB 壁式粘性ダンパー (GVWD)

GERB 壁式粘性ダンパー (GVWD)

GERB 壁式粘性ダンパー (GVWD)

地震と風による振動に対する建物と構造物の保護

GERB 壁式粘性ダンパー (GVWD)は、一般向けのVisco® dampersの特殊設計製品です。これらは、建物や構造物に取り付けられ、複数のフロアを接続します。これらは、風または地震によって励振される階層間ドリフト率を低減します。GVWDは、水平の1つの方向に作用し、構造の全体的な減衰を促進します。階間ドリフトの低減によって、内部応力とモーメントが減少し、快適性、安全性、信頼性が向上します。

地震と風による振動に対する建物と構造物の保護。

GERB 壁式粘性ダンパー (GVWD)は、一般向けのVisco® dampersの特殊設計製品です。これらは、建物や構造物に取り付けられ、複数のフロアを接続します。これらは、風または地震によって励振される階層間ドリフト率を低減します。GVWDは、水平の1つの方向に作用し、構造の全体的な減衰を促進します。階間ドリフトの低減によって、内部応力とモーメントが減少し、快適性、安全性、信頼性が向上します。

地震と風による振動に対する建物と構造物の保護。

GERB 壁式粘性ダンパー (GVWD)は、一般向けのVisco® dampersの特殊設計製品です。これらは、建物や構造物に取り付けられ、複数のフロアを接続します。これらは、風または地震によって励振される階層間ドリフト率を低減します。GVWDは、水平の1つの方向に作用し、構造の全体的な減衰を促進します。階間ドリフトの低減によって、内部応力とモーメントが減少し、快適性、安全性、信頼性が向上します。

2つの階間のGVWD

(2つの典型的な状況)

2つの階間のGVWD

(2つの典型的な状況)

2つの階間のGVWD

(2つの典型的な状況)

GVWDは、下層階/構造に接続されたスチール製ハウジング、上層階に接続された内部ピストン、およびその間の粘性液体で構成されています。地震や強風による励振中には、上部構造と下部構造の間の相対変位によって、ピストンが粘性液体の中を移動します。減衰力の発生によって運動エネルギーの散逸が生じます。必要となる減衰に応じて、および/または階間の許容可能な相対変位を実現するために、適切な性能レベルを備えたさまざまなダンパーサイズを選択できます。必要に応じて複数のダンパーを並行して使用することも可能です。

GERBの壁式粘性ダンパーは、建築家や構造エンジニアのニーズを満たすために開発および設計されています。ダンパーにはさまざまなサイズがあり、通常の壁構造内に取り付けることが可能で、新築の場合に適していますが、レトロフィットとしても採用可能です。

GVWDは、下層階/構造に接続されたスチール製ハウジング、上層階に接続された内部ピストン、およびその間の粘性液体で構成されています。地震や強風による励振中には、上部構造と下部構造の間の相対変位によって、ピストンが粘性液体の中を移動します。減衰力の発生によって運動エネルギーの散逸が生じます。必要となる減衰に応じて、および/または階間の許容可能な相対変位を実現するために、適切な性能レベルを備えたさまざまなダンパーサイズを選択できます。必要に応じて複数のダンパーを並行して使用することも可能です。

GERBの壁式粘性ダンパーは、建築家や構造エンジニアのニーズを満たすために開発および設計されています。ダンパーにはさまざまなサイズがあり、通常の壁構造内に取り付けることが可能で、新築の場合に適していますが、レトロフィットとしても採用可能です。

GVWDは、下層階/構造に接続されたスチール製ハウジング、上層階に接続された内部ピストン、およびその間の粘性液体で構成されています。地震や強風による励振中には、上部構造と下部構造の間の相対変位によって、ピストンが粘性液体の中を移動します。減衰力の発生によって運動エネルギーの散逸が生じます。必要となる減衰に応じて、および/または階間の許容可能な相対変位を実現するために、適切な性能レベルを備えたさまざまなダンパーサイズを選択できます。必要に応じて複数のダンパーを並行して使用することも可能です。

GERBの壁式粘性ダンパーは、建築家や構造エンジニアのニーズを満たすために開発および設計されています。ダンパーにはさまざまなサイズがあり、通常の壁構造内に取り付けることが可能で、新築の場合に適していますが、レトロフィットとしても採用可能です。

エネルギーの散逸 - 典型的な力学作用

力対速度

力 [kN]

速度 [mm/s]

エネルギーの散逸 - 典型的な力学作用

力対速度

力 [kN]

速度 [mm/s]

エネルギーの散逸 - 典型的な力学作用

力対速度

力 [kN]

速度 [mm/s]

特性

用途

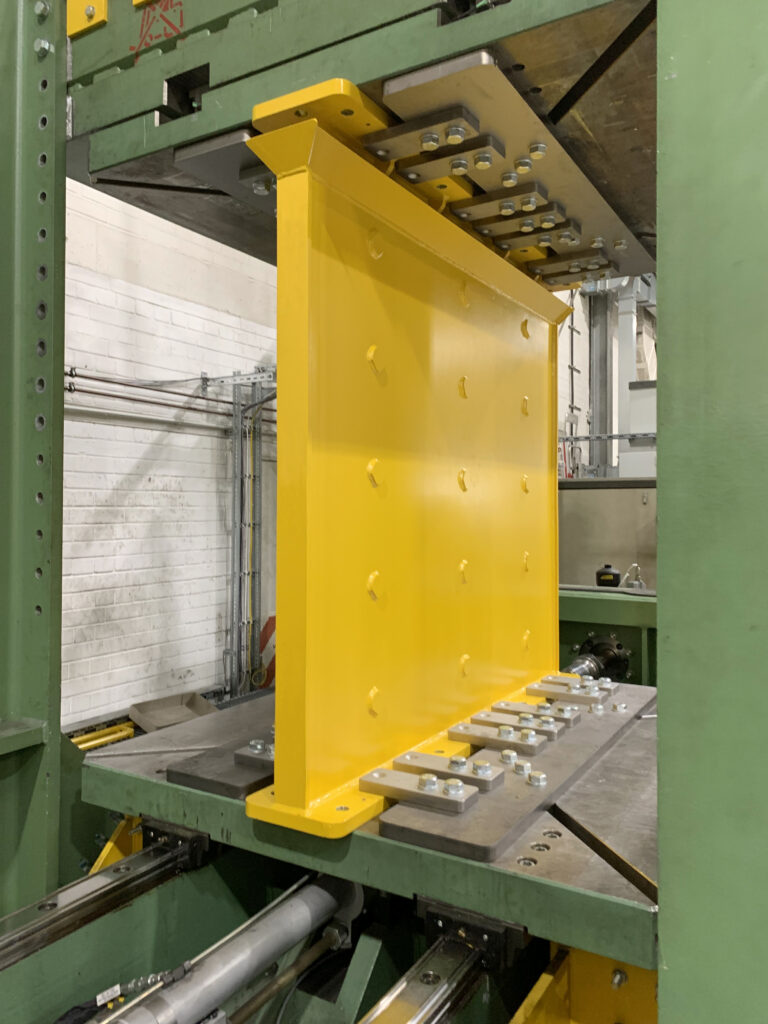

試験台上のGVWD

特性

用途

試験台上のGVWD

特性

用途

試験台上のGVWD

アプリケーション分野

アプリケーション分野

アプリケーション分野

製造業、工業およびエネルギー

建築および建設

交通およびインフラ
